纯气控联锁减压风门(煤矿用)纯气控连锁减压风门
发布时间:2021-05-27 点击:91
纯气控联锁减压风门(煤矿用)纯气控连锁减压风门适用于煤矿(尤其适用于高瓦斯矿)井下风门的开闭控制,根据矿井的实际使用情况,也可以采用电气控装置控制联锁减压风门,联锁风门,减压风门的启闭。
1)该自动风门以压缩空气为动力,手动操作控制阀,实现风门的整体自动控制;
2)当井下现场无压气时,需配备满足装置工作需要的空气压缩机提供动力;
3)两道风门互相闭锁,同一时间内只能够开启一道,关门优先,防止风流短路;
4)若远方风门未关,可就近按下复位按钮,将其关闭;
5)全套联锁减压风门,联锁风门,减压风门由两组4道8扇风门及其控制系统组成,符合《煤矿安全规程》。可满足不同种类通风系统阻隔通风风流,且保证行人和运输的正常通行。
纯气控联锁减压风门(煤矿用)纯气控连锁减压风门
纯气控联锁减压风门(煤矿用)纯气控连锁减压风门适用环境条件
1)周围环境温度-5℃~60℃
2)海拔高度:-2000m~+3000m;
3)周围空气月平均相对湿度为不大于95%(25℃);
4)使用在有瓦斯和煤尘爆炸危险的场所;

纯气控联锁减压风门工作原理
1)正常通过
l行人到达A门时,按动A门绿色开门按钮,若B门此时处于关闭状态,则开门信号经控制箱处理后输出,控制A门气缸开启风门A,同时发送闭锁信号至B门控制箱,对B门进行强制闭锁, B门不能再开启。
l行人通过A门后必须按动A门另一侧红色关门按钮关闭风门A,其信号经控制箱处理后输出,控制A门气缸关闭风门A, A门完全关闭之后,控制箱闭锁信号方可自行断开,B门才可以开启;
l同样,行人通过B门时,按动B门绿色开门按钮,若A门此时处于关闭状态,则开门信号经控制箱处理后输出,控制B门气缸开启风门B,同时发送闭锁信号至A门控制箱,对A门进行强制闭锁,A门不能再开启;
l行人通过B门后必须按动B门另一侧红色关门按钮关闭风门B,其信号经控制箱处理后输出,控制B门气缸关闭风门B,B门完全关闭之后,控制箱闭锁信号方可自行断开,A门才可以开启。
l行人反向通过时,操作步骤相同。

2)紧急及异常通过
l当有紧急情况发生需要紧急解除闭锁装置进行开门时,或风门、气控装置发生异常情况无法正常开门时,可拉开A门气源箱或控制箱上任一应急泄压手拉阀,即可手动拉开风门A,拉开B门气源箱或控制箱上任一应急泄压手拉阀,即可手动拉开风门B。
l应急泄压手拉阀被拉出时,该道风门的气控装置将完全失效,同时,气控装置的闭锁功能将完全失效。
l如要恢复气控装置,需将该道风门的气源箱及气控箱上的应急泄压手拉阀全部推回复位,气控装置将自动恢复至紧急泄压前的正常运行状态,闭锁功能将自动恢复。
lA门与B门闭锁,同时只能打开一道风门。

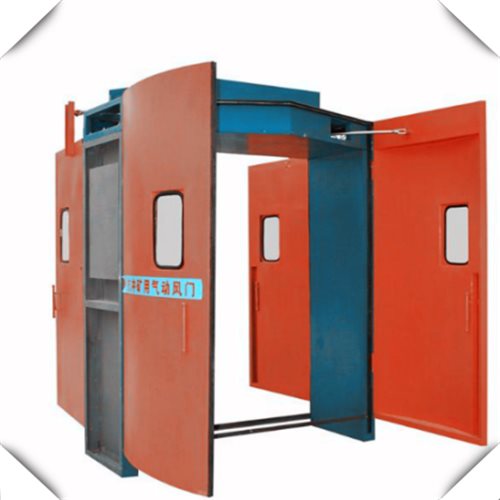

矿用减压风门展示
